Giải pháp kết nối SCADA cho nhà máy điện

Kết nối SCADA từ nhà máy điện (nhiệt điện, thuỷ điện, điện mặt trời, điện gió) lên Trung tâm Điều khiển xa là yêu cầu bắt buộc, không phải lựa chọn. Bài viết trình bày lý do, kiến trúc giải pháp và những lưu ý đúc rút từ thực tế triển khai.

Tại sao phải kết nối SCADA lên Trung tâm Điều khiển xa?

Trong vận hành nhà máy điện, việc chỉ giám sát cục bộ tại chỗ không còn đủ. Khi sự cố xảy ra — mất điện phụ trợ, quá tải máy biến áp, biến thiên công suất đột ngột từ nguồn tái tạo — thời gian phản ứng là yếu tố quyết định.

Kết nối SCADA cho phép Trung tâm Điều khiển xa (National/Regional Dispatch) giám sát và can thiệp kịp thời mà không cần chờ nhân sự tại chỗ báo cáo qua điện thoại hoặc email. Đây là yêu cầu bắt buộc theo quy định của ngành điện Việt Nam, cụ thể là các Thông tư của Bộ Công Thương và EVN.

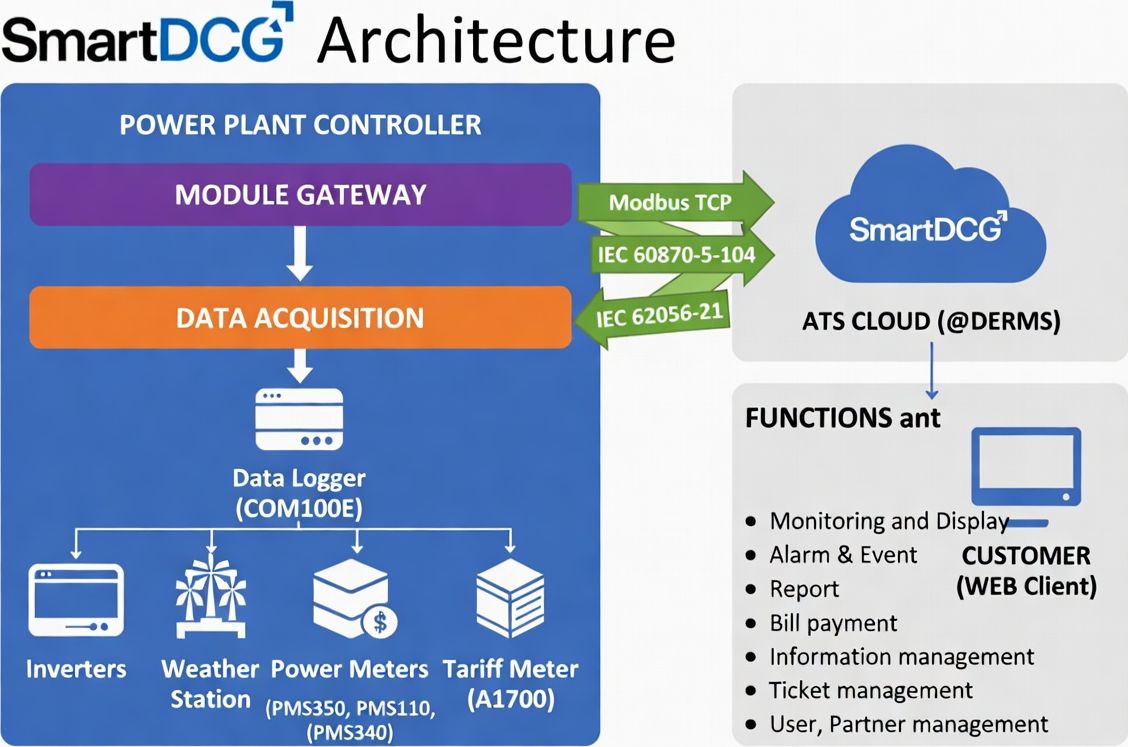

Hình 1: Mô hình tổng quát hệ thống SCADA

Lợi ích thực tế đã kiểm chứng

Giám sát thời gian thực: theo dõi điện áp, dòng điện, công suất, tần số, trạng thái máy cắt, mức dầu máy biến áp… với độ trễ chỉ vài giây.
Giảm thời gian xử lý sự cố: trung tâm dispatch phát hiện và ra lệnh tripping máy phát hoặc điều chỉnh công suất từ xa, giúp tránh cascade blackout.
Tối ưu vận hành: thu thập dữ liệu lịch sử để phân tích hiệu suất thiết bị, dự báo bảo dưỡng (predictive maintenance), giảm chi phí dừng máy không kế hoạch.
Tuân thủ quy định: đáp ứng yêu cầu kết nối SCADA theo IEC 60870-5-104, DNP3 hoặc Modbus TCP — điều kiện để nhà máy được phép hoà lưới và nhận thanh toán điện.
An ninh & Redundancy: thiết kế với kênh truyền dự phòng (fiber optic chính + 4G/5G backup), duy trì kết nối ngay cả khi có sự cố đường truyền.

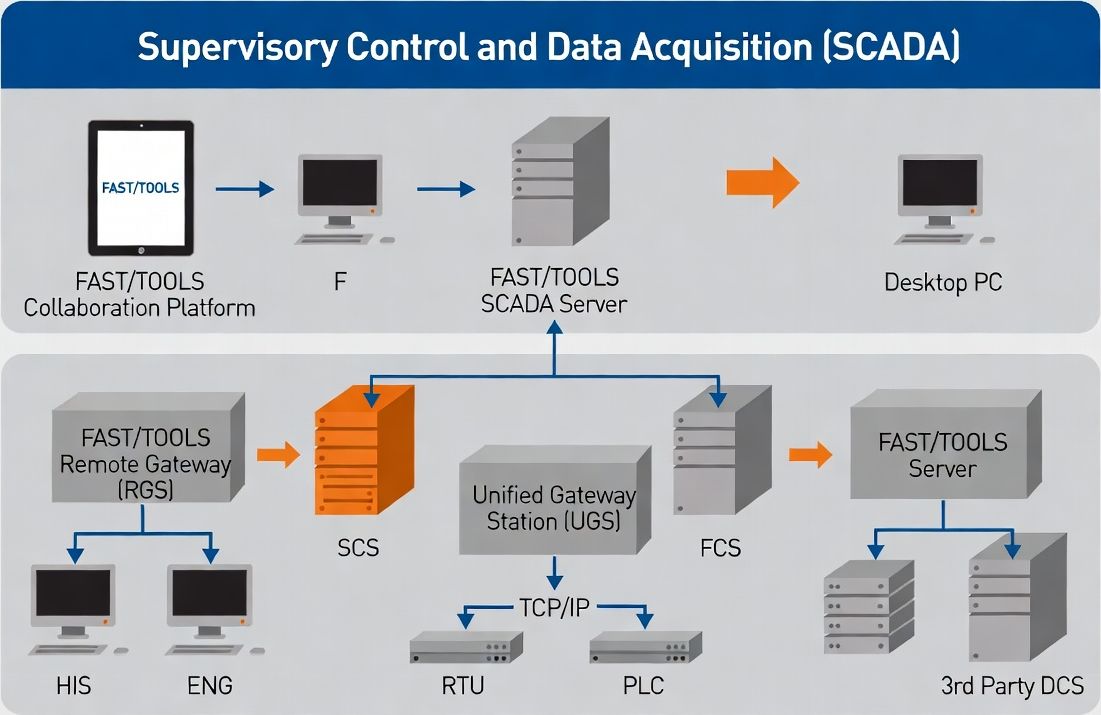

Hình 2: Ví dụ sơ đồ kết nối SCADA tại tạm biến áp

Kiến trúc giải pháp thực tế

Giải pháp thường triển khai gồm bốn lớp chính:

Lớp hiện trường (Field Level): RTU (Remote Terminal Unit) hoặc IED (Intelligent Electronic Device) thu thập dữ liệu từ PLC, relay bảo vệ, meter (ION, Schneider, Siemens…).
Lớp truyền thông: sử dụng giao thức IEC 104 (phổ biến nhất ở Việt Nam), DNP3 hoặc OPC UA. Kết nối qua fiber optic backbone của nhà máy → router công nghiệp → VPN tunnel an toàn lên Trung tâm.
Lớp Trung tâm: server SCADA (redundant) tại Dispatch Center nhận dữ liệu, hiển thị trên HMI, lưu trữ historian.
Bảo mật: firewall công nghiệp, segmentation mạng, chứng chỉ SSL, tuân thủ quy chuẩn an ninh mạng điện lực.

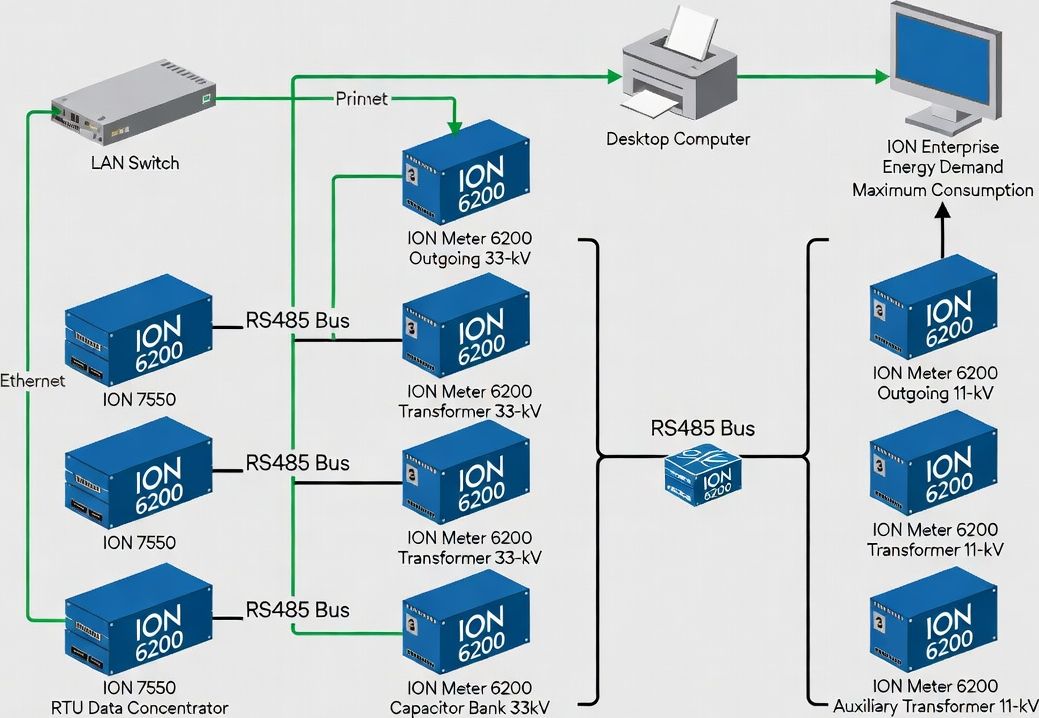

Hình 3: Mô hình kết nối điển hình cho nguồn điện tái tạo

Lưu ý khi triển khai

Không dùng thiết bị giá rẻ không có chứng nhận IEC. RTU kém chất lượng là nguyên nhân phổ biến gây mất kết nối liên tục.
Luôn test end-to-end với trung tâm dispatch trước khi nghiệm thu. Đây là bước hay bị rút gọn nhất và cũng là bước gây rủi ro lớn nhất.
Dự phòng nguồn điện cho RTU và router: UPS kèm pin dự phòng tối thiểu 8 giờ.
Đào tạo vận hành cho cả hai bên (nhà máy và dispatch) — bước quan trọng thường bị bỏ qua.

Kết luận

Kết nối SCADA không phải là “công nghệ cao cho có”, mà là công cụ thiết yếu giúp nhà máy vận hành an toàn, hiệu quả và tuân thủ pháp lý — trong bối cảnh lưới điện ngày càng phức tạp với tỷ lệ năng lượng tái tạo tăng cao.

Nếu quý vị đang chuẩn bị dự án hoặc cần tư vấn cụ thể (thiết kế sơ đồ, lựa chọn thiết bị, lập hồ sơ kỹ thuật), NTCOM sẵn sàng hỗ trợ chi tiết theo quy mô và loại hình nhà máy.
